Fuse Box Mobil: Panduan Diagnostik dan Perbaikan Aman
Pelajari cara menemukan fuse box mobil, memeriksa sekering, mengganti yang rusak, dan mencegah korsleting dengan tips keselamatan dari FuseBoxCheck. Panduan praktis untuk melakukan perbaikan kelistrikan mobil Anda secara aman dan efektif.
Anda akan mempelajari cara menemukan fuse box mobil, mengidentifikasi sekering yang putus, dan menggantinya dengan aman menggunakan rating yang tepat. Panduan ini juga mencakup langkah persiapan, pemeriksaan kelistrikan dasar, serta tips keselamatan untuk meminimalkan risiko sengatan atau korsleting dalam pekerjaan DIY mobil Anda. Pelajari juga kapan harus memanggil teknisi jika tanda masalah berlanjut.
Tujuan Panduan dan Kenapa Fuse Box Mobil Penting
Panduan ini bertujuan membantu pemilik mobil memahami fuse box mobil, cara mematikannya dengan aman, membaca label sekering, mengganti sekering yang putus, dan mencegah korsleting. Menurut FuseBoxCheck, fuse box mobil adalah pusat distribusi daya untuk sirkuit utama kendaraan, sehingga kesalahan sederhana bisa memicu kerusakan kelistrikan atau gangguan sistem penting seperti lampu, klakson, atau ECU. Artikel ini dirancang untuk pembaca yang baru mulai melakukan perbaikan DIY, dengan fokus pada praktik keselamatan, penggunaan alat yang tepat, dan langkah-langkah yang bisa dipercaya.
Perhatikan bahwa kelistrikan mobil lebih sensitif daripada perangkat rumah tangga; pendekatan yang terukur mengurangi risiko kerusakan permanen.
Struktur Fuse Box Mobil: Lokasi Umum dan Komponen Utama
Kebanyakan fuse box mobil ditempatkan di ruang mesin, di bawah panel dashboard, atau di bagian bagasi tergantung merek. Di dalamnya terdapat rangkaian sekering untuk setiap jalur (lampu, klakson, sistem rem, ECU), serta relay yang mengatur beban arus. Peta sirkuit dan label pada tutup fuse box membantu mengidentifikasi fungsi setiap sekering. Memahami lokasi fisik dan fungsi komponen ini mempercepat diagnosis masalah tanpa membongkar terlalu banyak komponen kendaraan.
Membaca Label Sekring dan Fungsi Setiap Jalur
Setiap sekering diberi kode huruf atau angka yang mengacu pada fungsi sirkuitnya. Warna dan ukuran kabel juga memberikan petunjuk tentang arus yang dilayani. Ketika satu sistem berhenti bekerja (misalnya lampu kabin), periksa fuse yang terkait jalur itu terlebih dahulu. Buat catatan lokasi fuse yang diganti untuk referensi masa mendatang.
Dengan memahami label, Anda bisa menghindari penggantian yang tidak perlu dan fokus pada jalur yang bermasalah.
Alat dan Persiapan: Menghindari Risiko
Sebelum mulai, pastikan Anda memiliki alat dasar seperti fuse puller, sekering pengganti dengan rating yang sesuai, tester kontinuitas/multimeter, sarung tangan kerja, senter, dan buku panduan kendaraan. Persiapan yang matang mengurangi risiko korsleting atau sengatan elektrik. Hindari bekerja di area basah atau saat baterai masih terhubung kecuali Anda memahami konsekuensinya. Simpan semua sekering bekas untuk referensi di masa mendatang.
Langkah Aman Mematikan Sistem dan Menghidupkan Daya
Mulailah dengan mematikan mesin dan lepaskan terminal negatif baterai untuk mengurangi risiko sengatan saat memanipulasi fuse box. Biarkan sistem menetralkan daya selama beberapa menit jika diperlukan, lalu cek label untuk memastikan bagian yang akan Anda buka aman. Gunakan alat isolasi jika tersedia untuk memegang sekering tanpa kontak langsung. Setelah itu, hidupkan kembali sistem secara bertahap untuk menguji sirkuit yang akan diperbaiki.
Cara Mengganti Sekring yang Putus
Temukan sekering yang putus dengan memeriksa tampilan fisik atau menggunakan tester kontinuitas. Hapus sekering dengan hati-hati, ganti dengan yang memiliki rating sama persis, lalu pasang kembali. Jalankan tes singkat dengan menyalakan kendaraan untuk memastikan sirkuit berfungsi normal. Jangan mengubah rating sekering sebagai solusi jangka panjang; itu berisiko kebakaran sirkuit.
Memeriksa Jalur dan Sirkuit Terkait
Setelah mengganti sekring, periksa jalur terkait seperti kabel hubung, konektor, dan terminal. Kadang-kadang masalah bukan pada sekering itu sendiri melainkan pada kabel yang terkelupas, konektor longgar, atau korosi. Gunakan multimeter untuk memverifikasi kontinuitas dan pastikan tidak ada kebocoran arus. Jika ada kabel yang rusak, ganti atau perbaiki secara tepat sesuai standar pabrikan.
Ketika Fuse Berulang Meledak atau Putus Terus
Jika sekering putus lagi setelah diganti, ada beban arus berlebih atau kerusakan pada kabel di sirkuit tersebut. Cek perangkat terkait, seperti lampu belakang yang macet atau modul kelistrikan yang tidak normal. Jangan mengganti fuse berulang-ulang tanpa menemukan sumber masalah, karena hal ini bisa menandakan korsleting tersembunyi atau kabel yang aus.
Perawatan Rutin Fuse Box Mobil
Rutin membersihkan debu di sekitar fuse box dan memeriksa label secara berkala membantu mencegah masalah tak terduga. Gunakan tutup fuse box jika tersedia untuk melindungi dari debu dan kelembapan. Simpan daftar backup sekering dan ratingnya di buku manual kendaraan untuk referensi cepat saat darurat.
Sumber Otoritatif untuk Rujukan
- National Highway Traffic Safety Administration (NHTSA): https://www.nhtsa.gov/
- Occupational Safety and Health Administration (OSHA): https://www.osha.gov/electrical-safety
- National Fire Protection Association (NFPA): https://www.nfpa.org/
Sumber-sumber ini memberikan pedoman keselamatan kelistrikan yang relevan untuk pekerjaan listrik kendaraan dan praktik kerja yang aman.
Checklist Keselamatan Sebelum Memulai
- Pastikan mesin dimatikan, baterai tidak mengalir, dan kunci kontak tidak hidup. Lepaskan terminal negatif baterai dan biarkan sistem menetralkan selama beberapa menit. - Gunakan sarung tangan isolasi dan kacamata pelindung. - Periksa rating sekering sebelum penggantian dan pastikan sesuai dengan jalur yang dilayani. - Jangan menyentuh kabel hidup tanpa alat isolasi. - Setelah mengganti, uji sirkuit dengan kunci kontak secara bertahap untuk memastikan semua berfungsi dengan benar.
Tools & Materials
- Fuse puller / needle-nose pliers(Alat untuk menarik sekering tanpa merusak terminal)
- Fuses (replacement) dengan rating sesuai pabrikan(Rating tepat untuk jalur terkait; hindari rating lebih tinggi)
- Multimeter atau tester kontinuitas(Untuk memverifikasi kontinuitas sirkuit)
- Sarung tangan kerja dan pelindung mata(Perlindungan dasar saat menangani kelistrikan mobil)
- Senter kerja(Pencahayaan tambahan saat memeriksa fuse box)
- Buku manual kendaraan(Referensi lokasi fuse dan rating sekring spesifik model)
- Kunci pas / obeng kecil(Untuk membuka panel jika diperlukan)
- Kain bersih atau lap(untuk membersihkan debu sekitar fuse box)

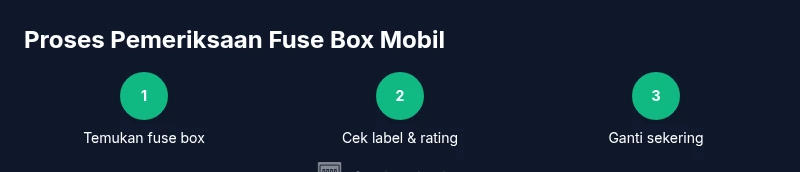

Steps
Estimated time: 45-60 menit
- 1
Matikan mesin dan keluarkan daya utama
Pastikan mesin mati, kunci kontak tidak hidup, dan lepaskan terminal negatif baterai. Langkah ini mengurangi risiko sengatan atau korsleting saat menyentuh fuse box.
Tip: Tunggu beberapa menit setelah melepaskan kabel untuk memastikan semua kapasitas daya hilang. - 2
Temukan fuse box mobil
Lihat diagram di tutup fuse box atau buku manual kendaraan untuk menemukan lokasi tepat fuse box. Lakukan pemeriksaan visual singkat terhadap area sekitar.
Tip: Ambil foto label fuse box untuk referensi cetak saat mengganti sekering. - 3
Identifikasi sekering yang putus
Periksa setiap sekering secara visual; sekering yang putus biasanya terlihat retak atau putus pada kaca. Gunakan multimeter jika diperlukan.
Tip: Cek jalur terkait jika satu fungsi tidak berfungsi — bisa ada masalah pada kabel alih-alih sekering. - 4
Ganti dengan rating yang tepat
Hapus sekering yang rusak dengan hati-hati dan ganti menggunakan rating yang sama persis dengan yang tercantum di label jalur. Pasang kembali dengan rapat.
Tip: Jangan menggunakan sekering dengan rating lebih tinggi untuk mengatasi masalah; itu berisiko kebakaran. - 5
Uji sirkuit secara bertahap
Kembali sambungkan baterai dan nyalakan kendaraan secara bertahap, periksa bahwa fungsi terkait berfungsi normal.
Tip: Pastikan area sekitar fuse box tetap kering dan bersih selama tes. - 6
Periksa jalur terkait setelah penggantian
Periksa kabel, konektor, dan terminal yang berdekatan untuk memastikan tidak ada kerusakan atau korsleting.
Tip: Bersihkan korosi ringan menggunakan kontak cleaner jika diperlukan. - 7
Dokumentasikan perubahan
Catat lokasi fuse yang diganti dan ratingnya untuk referensi masa mendatang, terutama jika mobil sering mengalami masalah kelistrikan.
Tip: Simpan catatan ini bersama buku manual kendaraan. - 8
Siapkan rencana jika masalah berulang
Jika fuse terus meledak, evaluasi beban arus dan kemungkinan masalah kabel pendek. Jangan lanjutkan DIY jika tanda-tanda risiko meningkat.
Tip: Pertimbangkan menghubungi teknisi berlisensi jika beban terlalu besar.
Your Questions Answered
Apa itu fuse box mobil?
Fuse box mobil adalah panel yang melindungi sirkuit kelistrikan kendaraan dengan sekering. Setiap sekering melindungi jalur tertentu dan menjaga komponen seperti lampu dan ECU agar tidak rusak akibat lonjakan arus.
Fuse box mobil adalah panel dengan sekering yang melindungi sirkuit kelistrikan kendaraan.
Bagaimana mengetahui sekering mana yang putus?
Periksa tampilan fisik sekering; sekering yang putus biasanya terlihat putus atau pecah kaca. Gunakan tester kontinuitas jika perlu.
Periksa visual sekering dan gunakan tester jika perlu.
Bolehkah mengganti sekering tanpa mematikan baterai?
Lebih aman mematikan sumber daya terlebih dahulu; lepaskan terminal negatif baterai sebelum mengganti sekering.
Matikan daya dulu sebelum mengganti sekering.
Apa yang harus dilakukan jika fuse box meledak berulang?
Cek beban arus dan kabel yang terkait; jika tetap bermasalah, konsultasikan teknisi karena ada kemungkinan korsleting tersembunyi.
Cek beban arus; jika berulang, hubungi teknisi.
Apakah saya perlu perlindungan tambahan saat bekerja?
Ya, gunakan perlindungan seperti sarung tangan isolasi dan kacamata pelindung serta pastikan area kering.
Gunakan pelindung dan kerja di area kering.
Kapan saya perlu mengganti fuse box secara penuh?
Penggantian fuse box penuh jarang diperlukan; biasanya cukup mengganti sekering yang rusak jika panelnya masih utuh dan tidak ada kerusakan fisik pada box.
Ganti sekering dulu; ganti fuse box jika ada kerusakan fisik.
Watch Video
Highlights
- Matikan daya sebelum memeriksa fuse box mobil.
- Ganti sekering dengan rating yang sama persis.
- Uji sirkuit setelah penggantian untuk memastikan fungsi normal.
- Dokumentasikan setiap perubahan agar referensi di masa depan jelas.
- Hubungi teknisi jika masalah berlanjut atau kompleks.
